Rangkaian Listrik Campuran dan Cara Kerjanya yang Perlu Dipahami

FajarBali.co.id Rangkaian listrik campuran adalah kombinasi dari rangkaian listrik seri dan paralel yang memungkinkan distribusi arus dan tegangan lebih fleksibel. Memahami konsep ini penting untuk instalasi listrik modern dan perancangan sistem kelistrikan yang efisien.

Rangkaian listrik campuran menggabungkan dua jenis rangkaian utama, yaitu seri dan paralel. Pada rangkaian seri, arus listrik yang mengalir sama di setiap komponen, sedangkan tegangan terbagi di antara komponen tersebut. Sebaliknya, pada rangkaian paralel, tegangan di setiap cabang sama, tetapi arusnya berbeda-beda tergantung hambatan masing-masing cabang.

Dalam rangkaian campuran, sebagian komponen disusun secara seri dan sebagian lain secara paralel. Hal ini memungkinkan kontrol yang lebih baik terhadap arus dan tegangan di berbagai bagian rangkaian, sehingga menjadi solusi yang lebih efisien dan aman untuk kebutuhan listrik yang kompleks.

Bagaimana Cara Kerja Rangkaian Listrik Campuran?

Cara kerja rangkaian listrik campuran mengandalkan prinsip kerja gabungan dari rangkaian seri dan paralel. Arus listrik akan mengalir melalui komponen-komponen yang tersusun seri dan paralel sesuai dengan konfigurasi rangkaian.

1. Dalam bagian seri, arus listrik yang melewati komponen-komponen adalah sama, sehingga jika salah satu komponen terputus, seluruh rangkaian akan terhenti.
2. Dalam bagian paralel, tegangan pada setiap cabang adalah sama, sehingga kerusakan satu cabang tidak mempengaruhi cabang lain yang masih berfungsi.
3. Rangkaian campuran memanfaatkan keunggulan kedua jenis rangkaian ini untuk mendistribusikan arus dan tegangan secara optimal sesuai kebutuhan.

Dalam praktik, rangkaian campuran memungkinkan pembagian beban yang merata dan mengurangi risiko kerusakan akibat kelebihan beban pada satu komponen.

Perbedaan Rangkaian Seri dan Paralel yang Perlu Diketahui

Memahami perbedaan antara rangkaian seri dan paralel sangat penting untuk menguasai rangkaian campuran. Berikut penjelasan singkatnya:

• Rangkaian Seri: Arus listrik sama di seluruh komponen, tetapi tegangan terbagi-bagi sesuai hambatan masing-masing komponen.
• Rangkaian Paralel: Tegangan listrik sama di semua cabang, tetapi arus listrik berbeda sesuai hambatan cabang masing-masing.

Perbedaan ini mempengaruhi cara menghitung hambatan total dan dampaknya pada sistem kelistrikan secara keseluruhan.

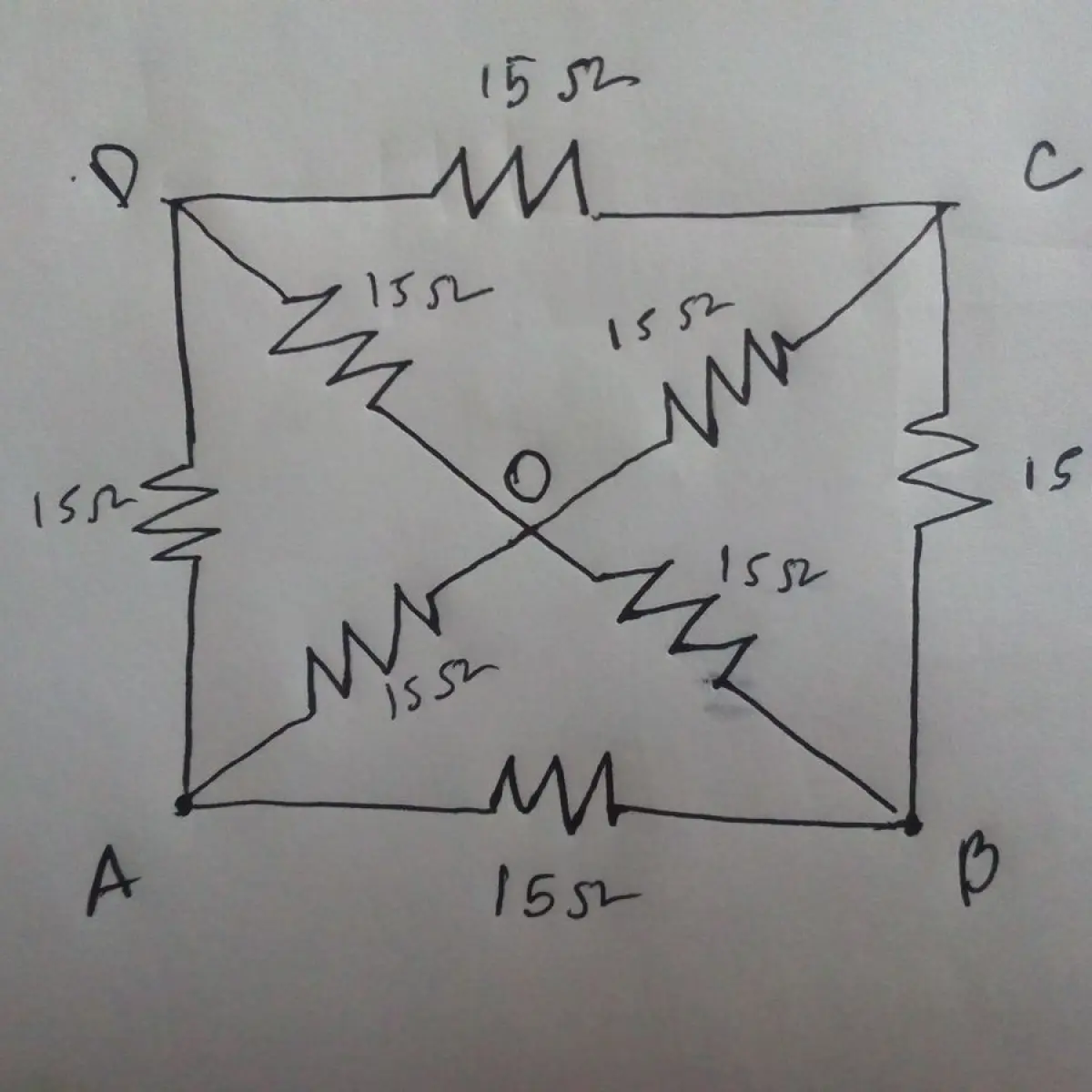

Cara Menghitung Hambatan Total pada Rangkaian Campuran

Untuk menghitung hambatan total pada rangkaian campuran, langkah pertama adalah memisahkan bagian seri dan paralel secara bertahap. Berikut urutan praktisnya:

1. Identifikasi bagian mana yang tersusun seri dan mana yang paralel.
2. Hitung hambatan total bagian seri dengan menjumlahkan semua hambatan komponen secara langsung: $R_{seri} = R_1 + R_2 + \dots + R_n$.
3. Hitung hambatan total bagian paralel dengan rumus: $\frac{1}{R_{paralel}} = \frac{1}{R_1} + \frac{1}{R_2} + \dots + \frac{1}{R_n}$.
4. Gabungkan hasil perhitungan hambatan seri dan paralel sesuai posisi dalam rangkaian campuran hingga didapat hambatan total keseluruhan.

Dalam kasus yang sering saya temui, kesalahan umum adalah lupa mengelompokkan terlebih dahulu komponen mana yang seri dan mana yang paralel sehingga perhitungan menjadi salah. Oleh karena itu, gambar skematik rangkaian secara jelas sangat membantu proses ini.

Contoh Rangkaian Listrik Campuran di Rumah

Rangkaian listrik di rumah biasanya menggunakan konfigurasi paralel agar setiap peralatan mendapat tegangan yang sama dan dapat berfungsi secara independen. Namun, dalam beberapa instalasi, rangkaian campuran juga digunakan untuk mengoptimalkan distribusi listrik.

Misalnya, pada instalasi lampu dan stop kontak, beberapa lampu disusun seri dalam satu kelompok dan kelompok tersebut dihubungkan secara paralel dengan kelompok lain. Ini memungkinkan pengendalian beberapa lampu sekaligus tanpa mempengaruhi kelompok lainnya.

Penggunaan rangkaian campuran juga membantu membagi beban listrik sehingga mengurangi risiko kerusakan sistem saat terjadi kelebihan beban pada satu bagian.

Tantangan dalam Merancang dan Merawat Rangkaian Listrik Campuran

Rangkaian listrik campuran menawarkan fleksibilitas, tetapi juga menimbulkan tantangan teknis. Kompleksitas penyusunan rangkaian membuat perancangan, perawatan, dan perbaikan menjadi lebih rumit dibanding rangkaian sederhana murni seri atau paralel.

Beberapa tantangan yang perlu diperhatikan antara lain:

• Identifikasi jalur arus yang rumit karena kombinasi seri dan paralel.
• Perhitungan hambatan total yang memerlukan ketelitian agar sistem berfungsi optimal.
• Risiko kesalahan instalasi yang dapat menyebabkan gangguan listrik atau kerusakan perangkat.

Pengalaman saya dalam menangani instalasi listrik rumah menunjukkan bahwa menggunakan diagram rangkaian yang jelas dan melakukan pengujian bertahap sangat membantu memperkecil risiko kesalahan.

Manfaat Menggunakan Rangkaian Listrik Campuran

Rangkaian listrik campuran sangat tepat digunakan ketika diperlukan distribusi arus dan tegangan yang lebih efisien dan aman. Berikut beberapa manfaat utamanya:

• Mengoptimalkan penggunaan energi listrik dengan pembagian beban yang merata.
• Meminimalkan risiko kerusakan sistem apabila terjadi gangguan pada salah satu komponen.
• Memudahkan pengaturan dan kontrol sistem kelistrikan yang kompleks.
• Memungkinkan desain instalasi yang lebih fleksibel sesuai kebutuhan spesifik.

Karena manfaat ini, rangkaian listrik campuran sering menjadi pilihan utama pada instalasi di gedung dan rumah modern saat ini.

Tips Praktis dalam Menggunakan Rangkaian Listrik Campuran

Untuk pemula, memahami dan merancang rangkaian listrik campuran bisa terasa menantang. Berikut beberapa tips yang bisa membantu:

1. Gunakan alat gambar skematik digital atau manual untuk memetakan rangkaian secara jelas.
2. Pelajari prinsip dasar rangkaian seri dan paralel secara mendalam sebelum menggabungkannya.
3. Selalu hitung hambatan dan arus secara bertahap untuk memastikan perhitungan benar.
4. Lakukan pengujian dengan multimeter untuk memastikan setiap bagian berfungsi sesuai rancangan.
5. Jangan ragu meminta bantuan teknisi listrik berpengalaman untuk instalasi dan perawatan kompleks.

Dengan pendekatan sistematis dan teliti, penggunaan rangkaian listrik campuran dapat dilakukan dengan aman dan efektif.

Perbandingan Hambatan Total pada Rangkaian Seri, Paralel, dan Campuran

Memahami perbedaan ini membantu merancang rangkaian yang sesuai kebutuhan dan menghindari kesalahan penghitungan yang dapat mengganggu fungsi kelistrikan.

Rangkaian listrik campuran memegang peranan penting dalam instalasi listrik modern. Dengan memahami prinsip kerja dan cara menghitung hambatan total, pengguna dapat merancang sistem listrik yang lebih efisien dan aman. Pemahaman ini juga membantu dalam troubleshooting dan pemeliharaan instalasi listrik agar tetap berfungsi optimal di berbagai kondisi.
