Cara Kerja dan Penerapan Rangkaian Listrik Campuran yang Efektif

Rangkaian listrik campuran adalah solusi teknis yang menggabungkan rangkaian seri dan paralel dalam satu sistem sehingga memungkinkan aliran listrik yang kompleks dan efisien. Memahami cara kerja dan penerapannya sangat penting terutama bagi praktisi listrik dan teknisi elektronik rumah tangga.

Rangkaian listrik campuran merupakan perpaduan antara rangkaian seri dan paralel. Dalam rangkaian seri, arus listrik yang mengalir sama pada setiap komponen, sementara tegangan terbagi proporsional. Sebaliknya, pada rangkaian paralel, tegangan pada setiap cabang sama, namun arus listrik berbeda-beda pada tiap cabang.

Karakteristik ini membuat rangkaian campuran lebih fleksibel untuk kebutuhan praktis di perangkat elektronik karena mengkombinasikan kelebihan kedua rangkaian tersebut.

Komponen Utama dalam Rangkaian Campuran

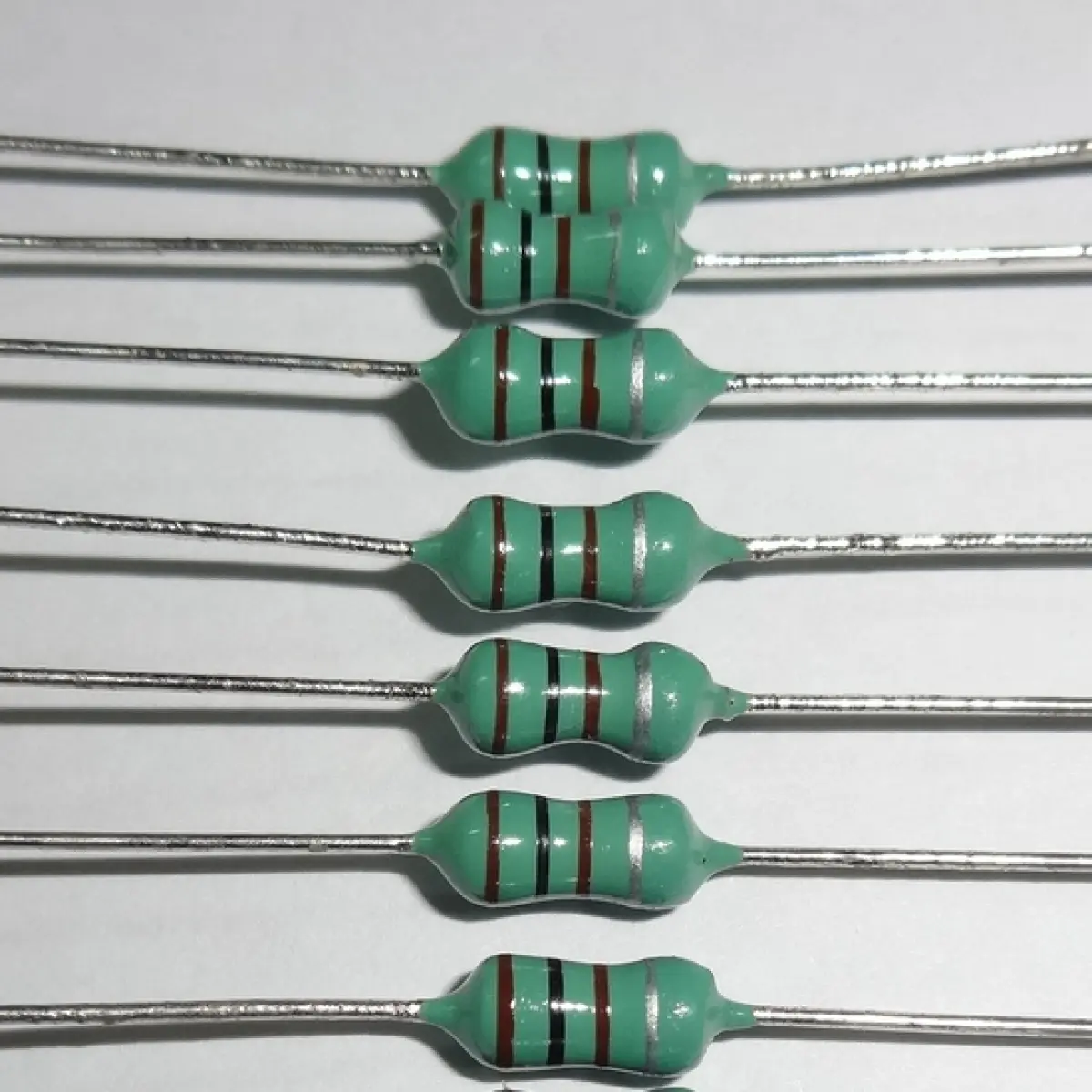

Rangkaian campuran biasanya terdiri dari berbagai komponen seperti resistor, kapasitor, induktor, transistor, dan sumber tegangan. Resistor berfungsi membatasi arus listrik dan memiliki nilai resistansi yang diukur dalam ohm (Ω). Komponen-komponen ini dihubungkan sedemikian rupa membentuk cabang seri dan paralel.

Dalam instalasi, kabel penghubung dianggap tidak memberikan resistansi sehingga tidak mempengaruhi perhitungan arus dan tegangan secara signifikan.

Bagaimana Arus dan Tegangan Berjalan dalam Rangkaian Campuran

Dalam rangkaian campuran, arus yang melewati resistor yang disusun seri adalah sama, sedangkan arus pada resistor yang disusun paralel akan berbeda sesuai dengan nilai hambatan resistor tersebut. Tegangan akan terbagi pada bagian seri dan tetap sama pada bagian paralel.

Untuk analisis lebih akurat, hukum Ohm dan hukum Kirchhoff digunakan untuk menentukan nilai arus, tegangan, dan daya di setiap titik rangkaian.

Cara Membuat Rangkaian Campuran dengan Lampu sebagai Contoh

Membuat rangkaian campuran dengan lampu sebagai beban adalah cara praktis untuk memahami prinsip kerja rangkaian campuran. Berikut langkah-langkah yang dapat diikuti:

1. Siapkan komponen: beberapa lampu, resistor, kabel penghubung, dan sumber tegangan seperti baterai.
2. Susun dua lampu secara seri dengan satu resistor yang membatasi arus secara keseluruhan.
3. Hubungkan cabang lain secara paralel yang berisi satu atau dua lampu dengan resistor masing-masing.
4. Pastikan sambungan kabel rapi dan sesuai rangkaian yang diinginkan untuk menghindari hubungan pendek.
5. Uji rangkaian dengan menghubungkan sumber tegangan dan amati nyala lampu serta ukur arus dan tegangan di tiap titik.

Dalam kasus yang sering saya temui, kesalahan umum adalah salah menghubungkan kabel sehingga menyebabkan lampu tidak menyala atau arus tidak sesuai perhitungan.

Fungsi Rangkaian Campuran dalam Elektronik Rumah Tangga

Rangkaian listrik campuran banyak digunakan dalam perangkat elektronik rumah tangga seperti televisi, kulkas, dan AC. Contohnya, pada AC, rangkaian campuran mengatur aliran listrik melalui resistansi paralel yang mengontrol suhu, sementara komponen lain disusun secara seri untuk mekanisme kontrol daya.

Penggunaan rangkaian campuran memungkinkan perangkat bekerja optimal dengan efisiensi energi dan keamanan yang lebih baik.

Contoh Penerapan di AC

Dalam AC, resistor yang ditempatkan secara paralel berfungsi sebagai pengatur suhu dengan aliran arus yang berbeda-beda pada tiap resistornya. Sementara itu, rangkaian seri menghubungkan komponen yang memastikan aliran arus keseluruhan tetap stabil.

Hal ini menjelaskan mengapa rangkaian campuran digunakan di AC: untuk mengoptimalkan kontrol suhu dan efisiensi konsumsi listrik.

Kelebihan dan Kekurangan Rangkaian Listrik Campuran

Setiap sistem tentu memiliki kelebihan dan kekurangan, begitu juga dengan rangkaian listrik campuran.

• Kelebihan: fleksibilitas dalam desain, memungkinkan distribusi arus dan tegangan yang sesuai kebutuhan, serta efisiensi penggunaan komponen.
• Kekurangan: analisis rangkaian lebih kompleks dibandingkan rangkaian seri atau paralel saja, serta potensi perawatan yang lebih rumit jika terjadi kerusakan.

Teknik Analisis Rangkaian Campuran Menggunakan Hukum Ohm dan Kirchhoff

Untuk menghitung nilai arus dan tegangan di berbagai titik rangkaian campuran, prinsip dasar hukum Ohm dan hukum Kirchhoff sangat penting.

Hukum Ohm menyatakan bahwa tegangan (V) sama dengan arus (I) dikalikan hambatan (R), yaitu V = I x R. Hukum Kirchhoff terdiri dari:

• Hukum Kirchhoff Arus (KCL): total arus yang masuk ke sebuah simpul sama dengan total arus yang keluar.
• Hukum Kirchhoff Tegangan (KVL): jumlah total tegangan dalam sebuah loop tertutup sama dengan nol.

Dengan menerapkan hukum ini secara sistematis, teknisi dapat menentukan nilai arus dan tegangan pada setiap komponen rangkaian campuran, sehingga memastikan rangkaian bekerja sesuai desain.

Struktur Rangkaian Campuran: Cabang, Mesh, dan Simpul

Dalam rangkaian campuran, komponen disusun dalam struktur tertentu untuk memudahkan analisis dan perbaikan:

• Cabang (Branch): jalur yang menghubungkan dua titik dan terdiri dari satu atau lebih komponen.
• Mesh: loop tertutup yang tidak mengandung cabang di dalamnya, berfungsi mengontrol arus agar tidak melewati titik yang sama dua kali.
• Simpul (Node): titik pertemuan dua atau lebih kabel penghubung.

Pemahaman struktur ini sangat membantu dalam perencanaan dan troubleshooting rangkaian listrik campuran.

Perbandingan Hambatan Total pada Rangkaian Seri, Paralel, dan Campuran

Perhitungan hambatan total berbeda-beda pada tiap jenis rangkaian. Berikut perbandingan dasarnya:

Memahami cara menghitung hambatan total sangat krusial dalam mengatur arus dan tegangan agar sesuai kebutuhan perangkat.

Tips Praktis dalam Merancang Rangkaian Listrik Campuran

Beberapa tips penting untuk merancang dan mengelola rangkaian listrik campuran secara efektif:

• Susun komponen dengan jelas dan beri label agar memudahkan identifikasi dan perbaikan.
• Gunakan alat ukur yang akurat untuk menguji arus dan tegangan sebelum mengoperasikan rangkaian.
• Pastikan kabel penghubung memiliki kualitas baik dan tidak menimbulkan resistansi berlebih.
• Selalu perhatikan keamanan dengan memutus sumber listrik sebelum melakukan modifikasi.
• Gunakan diagram skematik untuk memvisualisasikan rangkaian dan memudahkan analisis.

Contoh Rangkaian Listrik Campuran Sederhana

Untuk memahami secara nyata, berikut contoh sederhana rangkaian campuran yang melibatkan tiga resistor dan satu sumber tegangan:

1. Resistor R1 dan R2 disusun seri, kemudian hasilnya dihubungkan paralel dengan resistor R3.
2. Sumber tegangan dihubungkan ke rangkaian tersebut.
3. Pengukuran arus dan tegangan dilakukan dengan multimeter untuk memastikan pembagian arus dan tegangan sesuai teori.

Dengan contoh ini, pembaca bisa mempraktikkan cara kerja rangkaian listrik campuran langsung dan memahami konsep dasar yang berlaku.
